避雷器放电计数器测试仪的核心任务，是模拟避雷器动作时流过其接地线的瞬态电流，用以触发计数器动作，从而检验其机械翻牌、数字显示或信号输出功能是否正常。
一、 避雷器放电计数器的作用、类型与测试必要性
核心作用：
动作记录：累计记录避雷器在运行中因过电压而动作放电的次数。
状态指示：部分计数器具备泄漏电流监测功能，可指示避雷器在正常运行电压下的阻性电流，反映其老化状况。
故障分析依据：为雷击故障定位、线路防雷效果评估以及避雷器本身是否需要退出运行或更换提供原始数据。
主要类型：
机械式计数器：依靠电磁力驱动机械字轮翻牌，结构简单，无需电源，但可能存在卡涩风险。
电子式计数器：采用电流传感器和微处理器，可实现数字显示、数据存储，甚至具备远传通信接口。
带毫安表（泄漏电流监测）的计数器：集成有微安或毫安表，可在线监测避雷器的全电流或阻性电流。
测试必要性：
计数器长期处于户外，环境恶劣，内部可能积尘、受潮，导致机械部件锈蚀卡死，或电子元件失效。
若计数器失效（不计数），则会导致动作记录缺失，无法真实评估雷击活动和避雷器工况。
若计数器误动（无故计数），则会产生虚假记录，干扰运行判断。
定期校验是确保其作为“可信记录者"角色的方法。
二、 测试原理、标准依据与模拟方法
测试原理：
避雷器动作时，会有一个幅值很高、持续时间很短的冲击电流（如8/20μs波形）或操作冲击电流流过接地线。放电计数器内部通常有一个电流线圈或罗氏线圈，电流流过时产生的电磁力或感应电压驱动计数机构。
测试仪的核心就是在实验室或现场，人工产生一个与真实动作电流特性相似的测试电流，注入到计数器的输入回路中，观察其是否产生一次正确的计数动作。
标准依据与模拟电流：
测试要求通常参考避雷器监测装置的相关技术标准（如JB/T 10492）及电力设备预防性试验规程（如DL/T 596）中的原则性要求。
模拟冲击电流：为了测试计数器的基本动作功能，仪器通常模拟一个标准8/20μs雷电冲击电流波，或一种简化的等效冲击电流。输出电流的峰值（如50A, 100A, 500A等）需足以驱动绝大多数型号的计数器可靠动作。
模拟操作电流：部分测试仪还能模拟操作冲击电流（如30/80μs或更长波前时间），以检验计数器对不同波形电流的响应特性。
输出能量与安全性：仪器需要在安全电压下（通常低于人体安全电压），通过储能和放电回路，在极短时间内释放足够的能量，以产生幅值高但持续时间短的脉冲电流。这既保证了能驱动计数器，又确保了操作人员的人身安全。
三、 现代便携式测试仪的技术构成

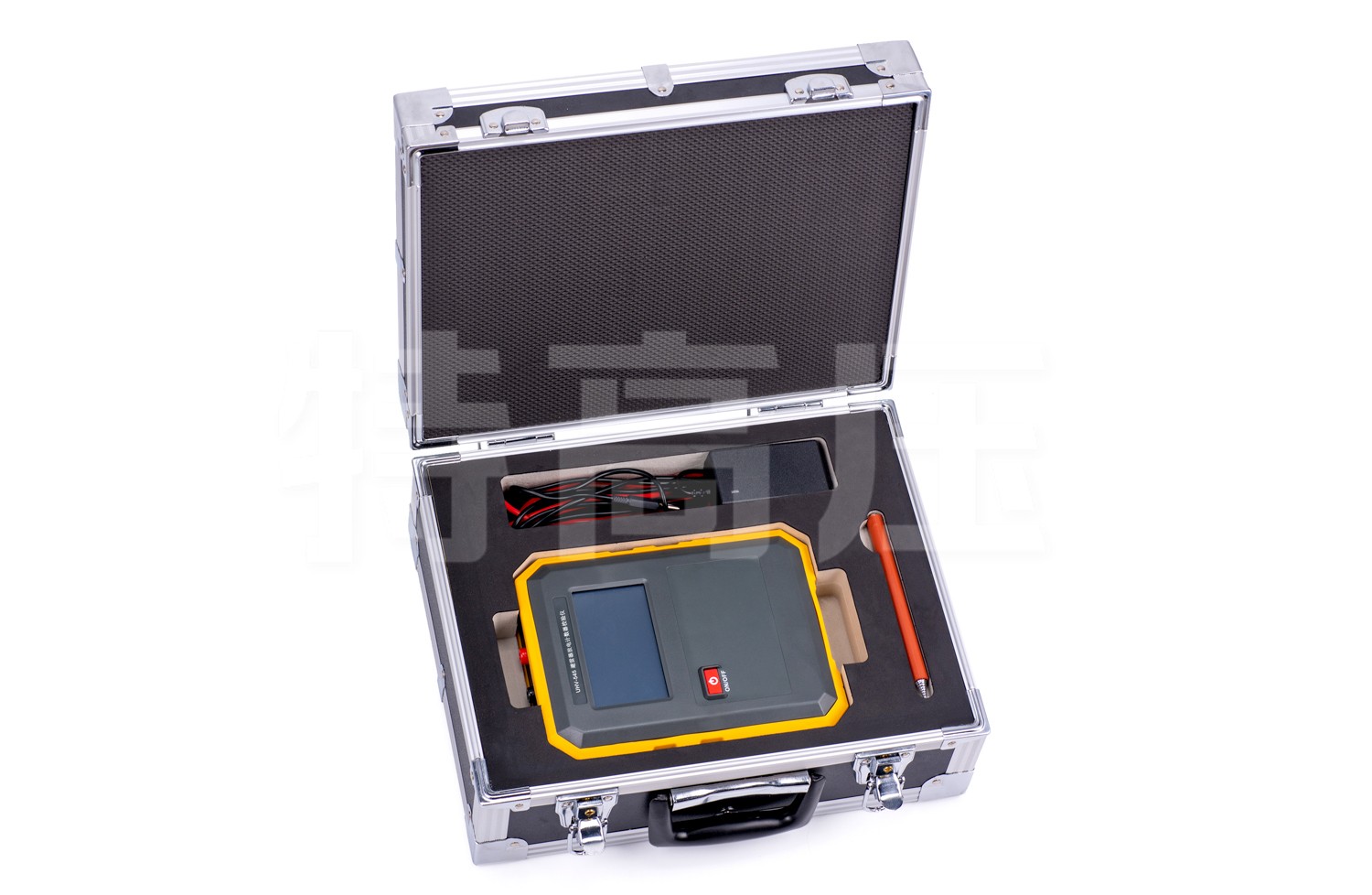

武汉特高压电力科技有限公司的避雷器放电计数器测试仪，设计注重现场使用的便携性、安全性与有效性。
高压储能与智能放电单元：
内置高压电容器组作为储能元件。仪器通过内部或外接电源（如市电、内置电池）进行充电，将电能储存在电容器中。
采用可控硅或IGBT等功率开关器件构成放电回路。在微处理器控制下，能精确控制放电时刻，产生符合要求的瞬态电流脉冲。
标准波形成形网络：
通过精心设计的脉冲成形电路（如RLC网络），对放电脉冲进行整形，使输出的电流波形尽可能接近标准的8/20μs或其他规定波形，确保测试的等效性与有效性。
可调输出与多档位设计：
输出电流峰值设有多档可选（如50A, 100A, 200A, 500A等），以适应不同型号、不同灵敏度计数器的测试需求。用户可根据计数器铭牌参数或经验选择合适的档位。
安全隔离与操作保护：
整个高压储能和放电回路与仪器外壳及操作界面电气隔离。
具备充电状态指示、自动泄放残余电荷功能、放电按钮安全护盖等设计，防止误操作和电击风险。
便捷的人机交互与结果判断：
操作简便：接线通常只需两根测试线（输出线）连接到计数器两端。选择档位，充电完成后，按下放电按钮即可。
结果直观：测试后，操作人员直接观察被校验的计数器是否正常动作一次（字轮翻动、数字增加、指示灯闪烁）。仪器本身也可能具备放电次数显示或成功指示。
便携式电源方案：
通常采用内置可充电锂电池供电，满足野外杆塔下无市电环境的长时间工作需求，真正实现便携移动测试。
也可能兼容交流适配器充电，方便在室内或有电源处使用。
四、 核心应用场景与价值体现
避雷器放电计数器测试仪是线路和变电运维工作中的常用工具：
输电线路避雷器的定期巡检与预试：结合线路巡视，对杆塔上的避雷器计数器进行现场功能校验。
变电站内避雷器（母线、主变、线路出口）的例行试验：作为避雷器普测或专项检查的一部分。
新安装避雷器投运前的验收：校验随避雷器配套的计数器是否合格。
故障排查与异常分析：当怀疑避雷器动作但计数器未记录，或计数器记录异常时，进行现场校验以判断是计数器故障还是其他问题。
对历史记录数据的可信度进行验证：在依据计数器读数进行雷击活动分析前，先确认计数器本身工作正常。
对于用户而言，一台性能可靠的避雷器放电计数器测试仪带来的核心价值是：保障运行监测数据的真实性与有效性，确保记录的动作次数能真实反映设备承受的过电压应力，为状态评估和决策提供可信依据；提升现场运维工作的效率与便捷性，便携式设计使得校验工作可以轻松融入日常巡检，无需将计数器拆下送检，节省大量时间和人力；早期发现计数器自身故障，避免因监测装置失效而导致的“数据盲区"，及时更换故障计数器；操作安全，降低技能门槛，仪器设计将高压大电流脉冲的产生与控制封装在安全壳体内，使得此项测试变得简单、安全，普通运维人员经简单培训即可掌握。
五、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从输出能力、便携安全性、操作便捷性及适用性等维度进行专业考量：
输出电流波形与能量：仪器输出的电流波形是否经过设计，能否有效模拟真实动作电流以可靠驱动计数器？输出电流峰值是多少？是否提供多档位以适应不同灵敏度的计数器？
便携性与电源方案：整机重量和体积是否适合携带登杆或现场移动？内置电池的容量能否满足一天工作需求？充电是否方便？
安全防护设计的完备性：是否具备明确的充电/放电状态指示？是否有防止误放电的机械或电子锁？自动泄放残余电荷的功能是否可靠？
操作与结果判断的简便性：接线是否简单明了？测试流程是否一键式或步骤极少？是否提供清晰的成功放电指示（如声光提示）？
对计数器类型的适应性：是否既能测试传统的机械式计数器，也能有效测试某些电子式计数器（可能对电流波形有特定要求）？
厂家的行业理解与支持：厂家是否熟悉各类避雷器计数器的常见型号和工作原理？能否提供针对特殊型号计数器的测试建议？
总结
武汉特高压电力科技有限公司的避雷器放电计数器测试仪，通过将标准化的电流脉冲模拟功能集成于安全、便携的仪器之中，为保障避雷器运行监测数据的源头准确性提供了高效、可靠的现场校验手段。用户在探寻“哪个厂家好"时，实质上是在为电网防雷保护的“数据哨兵"寻找一位值得信赖的“校准员"。通过系统性地审视仪器在输出有效性、使用便携性、操作安全性以及厂家应用支持能力等方面的表现，用户可以有效地甄选出那台能够确保每一笔避雷器动作记录都真实可信的专业校验工具及其提供者，从而在构建基于数据的电网资产管理体系中，筑牢防雷监测数据的“质量基石"。
