氧化锌避雷器综合测试仪的核心任务，是从避雷器接地线中获取运行电压下的全电流信号，并通过精密算法分离出反映阀片性能的阻性电流分量，实现对其运行状态的定量评估。
一、 氧化锌避雷器工作原理、性能退化与测试必要性
工作原理：在正常运行电压下，氧化锌阀片呈现高电阻，仅流过微安级的泄漏电流（通常为几百微安）。当出现过电压时，其电阻值急剧下降，瞬间泄放巨大的冲击电流，并将过电压限制在安全水平。
性能退化机理：
受潮：避雷器密封失效导致潮气侵入，使阀片绝缘性能下降，泄漏电流显著增加，且阻性电流分量增长尤为明显。
老化：在长期工频电压和温度循环作用下，阀片的微观结构发生变化，非线性特性逐渐变差，表现为泄漏电流缓慢增长，直流参考电压（U1mA）可能下降。
内部缺陷：如阀片开裂、接触不良等。
测试必要性：传统的预防性试验需要将避雷器停电并拆下进行直流试验，工作量大且无法反映其实际运行状态。带电测试（在线监测）能够在不影响系统运行的情况下，定期或连续地获取其状态信息，实现状态检修，是发现早期受潮和老化趋势手段。
二、 核心测试原理：全电流测量与阻性电流分离技术
运行中避雷器的总泄漏电流（Ix）由容性电流（Ic） 和阻性电流（Ir） 矢量叠加而成。容性电流主要由避雷器的杂散电容决定，相位超前电压约90°，基本不反映阀片状态。而阻性电流与电压同相位，其大小直接与阀片的绝缘电阻和损耗相关，是诊断的核心参数。测试仪的关键在于如何从总电流中精确分离出微小的Ir。
同步采样获取基准：
仪器通过电压互感器（PT）二次侧或专用耦合电容器，同步采集三相系统电压信号（Ua, Ub, Uc）作为相位基准。
通过高精度电流钳或内置电流通道，同步采集避雷器接地线中的泄漏电流信号（Ix）。
阻性电流分离的常用方法：
原理：直接通过数字移相技术，生成一个与系统电压相位相差90°的“纯容性"参考信号。通过调整该参考信号的幅值，使其与总电流Ix中的容性分量抵消，剩余部分即为阻性电流。
原理：假设系统电压是理想的正弦波，那么避雷器的容性电流Ic也是同频率正弦波。但阀片的非线性特性会使阻性电流Ir含有丰富的奇次谐波（特别是3次谐波）。通过快速傅里叶变换（FFT）对总电流Ix进行频谱分析，可以提取出基波和各次谐波分量。
分离：通常认为，基波阻性电流（Ir1） 是反映阀片功率损耗和劣化的主要指标。通过数字滤波和算法，可以从总电流的基波分量中，减去与电压相位差90°的容性基波分量，从而得到Ir1。同时，3次谐波阻性电流（Ir3） 的增长也常与阀片老化相关。
谐波分析法（常用且有效）：
补偿法（基波法）：
数字滤波与算法优化：现代仪器结合上述方法，并采用自适应滤波、小波变换等先进算法，以抑制现场电压谐波、相间耦合干扰等对分离精度的影响。
核心诊断参数：
全电流（Ix）：总泄漏电流的有效值。
阻性电流（Ir，通常指基波Ir1）：核心诊断参数，其与历史数据或相同工况下其他相数据的相对比较至关重要。
功耗（P）：阻性电流与运行电压的乘积，直接反映避雷器的有功损耗。
相位角（φ）：总电流与电压的夹角，其变化也能反映阻性分量的变化。
三、 现代综合测试仪器的技术构成

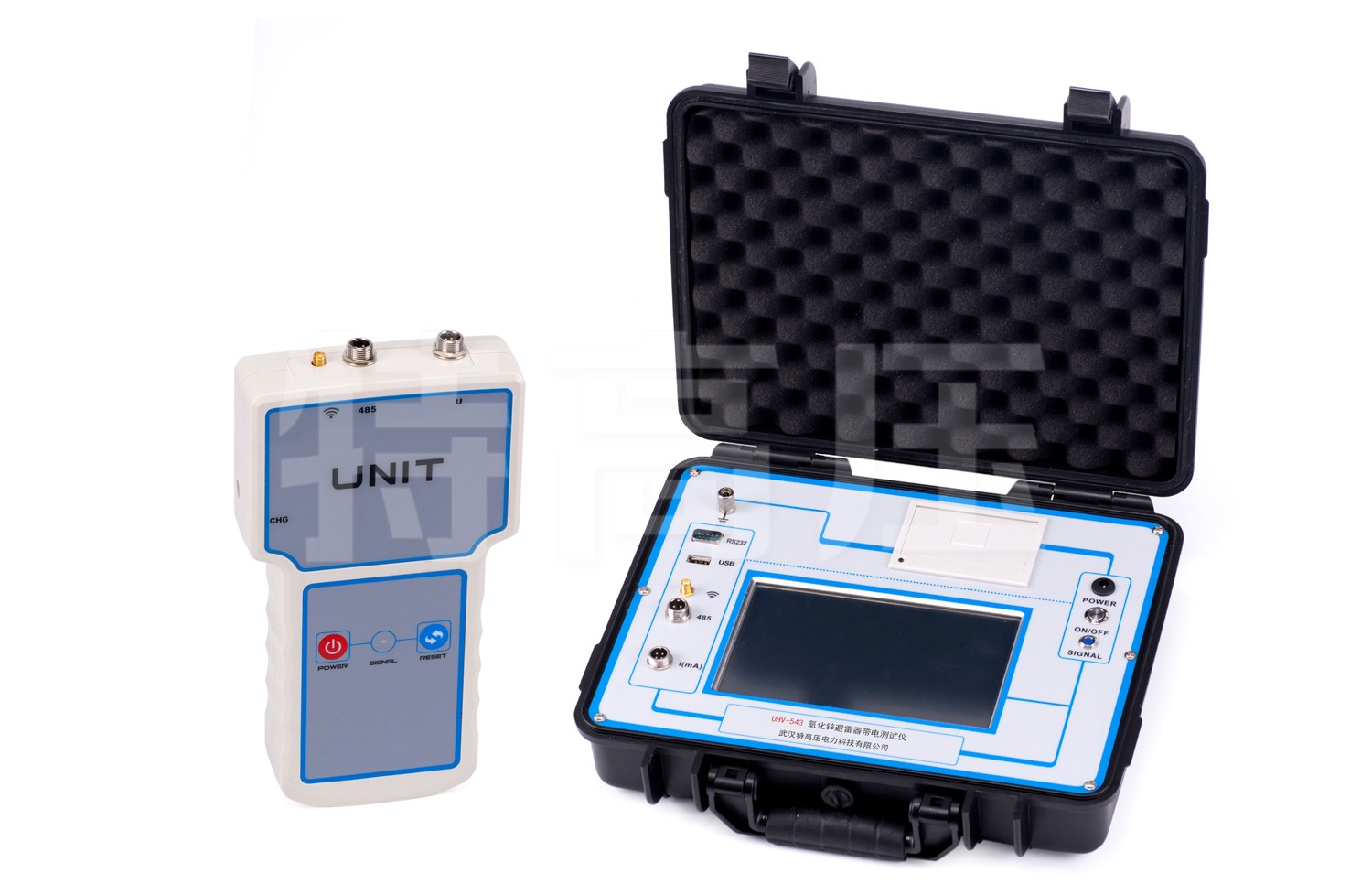

武汉特高压电力科技有限公司的氧化锌避雷器综合测试仪，集成了在线测试与离线直流测试功能，形成了完整的评估方案。
高精度同步数据采集系统：
多通道同步ADC，确保电压、电流信号的同步采集，相位测量精度高，这是分离算法的基础。
高输入阻抗、低噪声的前端调理电路，确保对微弱电流信号（低至几十微安）的准确测量。
先进的数字信号处理单元：
采用高性能处理器（如DSP+ARM），运行复杂的谐波分析、数字滤波和阻性电流分离算法。
具备强大的抗干扰处理能力，能有效抑制现场背景谐波和相邻相避雷器的电场干扰（相间干扰），通过软件补偿技术提升测量准确性。
交直流一体化测试功能：
在线（交流）测试：如上述，完成带电状态下的全电流、阻性电流、功耗等参数测量。
离线（直流）测试：仪器内置直流高压源（通常0-30kV），可对停电拆下的避雷器进行直流参考电压（U1mA） 和0.75倍U1mA下的泄漏电流测量，这是判断阀片是否老化的重要标准试验。
智能诊断与人机交互：
软件自动计算各项参数，并可根据预设阈值或通过横向（三相间）比较、纵向（与历史数据）比较，给出状态提示（如“正常"、“注意"、“异常"）。
显示直观的向量图、波形图、数据列表，便于分析。
数据管理与通讯：
存储大量测试数据，包括测试时间、环境温度、湿度（可选配传感器）等。
可生成标准格式测试报告，支持数据导出。部分型号支持无线传输，便于数据集中管理。
四、 核心应用场景与价值体现
氧化锌避雷器测试仪广泛应用于以下场景：
变电站避雷器的定期预防性试验（带电检测）：按规程周期（如雷雨季节前后、每年一次）对站内所有避雷器进行普测，建立状态档案。
新投运避雷器的交接验收与初始值记录。
疑似故障避雷器的诊断：当在线监测系统报警或运行中发现异常时，进行复核与精确诊断。
避雷器检修或更换前后的性能对比。
输电线路避雷器的状态抽检（需使用适合登杆作业的便携式或无线式仪器）。
对于用户而言，一台氧化锌避雷器综合测试仪带来的核心价值是：实现真正意义上的状态检修，通过在线监测避免不必要的停电拆卸试验，在设备发生故障前及时预警，安排计划性更换；提供定量、灵敏的诊断依据，阻性电流的精确测量使得状态评估不再依赖粗略估算，为运维决策提供坚实的数据支持；显著提升测试效率与安全性，带电测试大幅减少了停电时间和高压登高作业风险；建立设备全生命周期健康数据库，长期跟踪数据趋势，为资产管理和智能运维提供关键信息。
五、 选购时的综合评估要点
面对“哪个厂家好"的询问，建议用户从测量精度、抗干扰能力、功能完整性及专业性等维度进行专业考量：
测量精度与灵敏度：电流测量范围（如1μA-10mA）和分辨率（如0.1μA）是否满足要求？阻性电流的测量精度（如±(读数×5% + 1μA)）如何？这决定了发现早期劣化的能力。
抗干扰技术实际效能：这是现场应用成败的关键。仪器采用了哪些具体的算法来抑制系统电压谐波和相间干扰？在邻近避雷器、有谐波源的变电站等复杂环境下，测量结果的稳定性和重复性如何？
功能集成度：是否同时具备在线交流测试和离线直流测试功能？直流高压源的电压和电流指标是否符合标准要求？
同步方式与便捷性：取电压信号是采用PT二次侧接线、感应板还是无线同步？哪种方式更适应您的现场条件？测试接线是否简便、安全？
数据分析与诊断软件：软件分析功能是否强大？诊断逻辑是否合理（注重相对比较和趋势分析）？是否提供清晰的数据展示和报告生成功能？
厂家的技术理解与支持：避雷器测试专业性强，对现场干扰的理解和解决能力至关重要。厂家是否具备丰富的现场测试经验？能否提供针对复杂干扰情况下的测试方案建议和数据分析支持？
总结
武汉特高压电力科技有限公司的氧化锌避雷器综合测试仪，通过融合高精度同步测量与智能抗干扰分离算法，为电网这一关键保护设备的在线状态评估提供了灵敏而可靠的探测手段。用户在探寻“哪个厂家好"时，实质上是在为电力系统的过电压防御体系寻找一位时刻保持警惕、感知敏锐的“哨兵"。通过系统性地审视仪器在测量灵敏度、抗干扰效能、功能完整性、操作便捷性以及厂家专业技术支持能力等方面的表现，用户可以有效地甄选出那台能够为氧化锌避雷器健康状态提供早期、精准预警的专业诊断仪器及其提供者，从而在保障电网安全稳定运行的防线上，确保每一个“安全阀"都处于可靠待命状态。
