“雷电冲击高压发生器选哪家？"——这个问题的答案，直接关系到试验结果的可比性。一台标准的雷电冲击全波，要求波前时间（T1）为1.2微秒，波尾半峰值时间（T2）为50微秒，容差范围有严格规定。波形畸变（如振荡、过冲）或参数超差，可能导致对被试品绝缘性能的误判。因此，现代雷电冲击高压发生器的核心价值，在于其精准的波形成形能力与高度的输出稳定性，确保每一次冲击都严格“对标"国际国内标准。

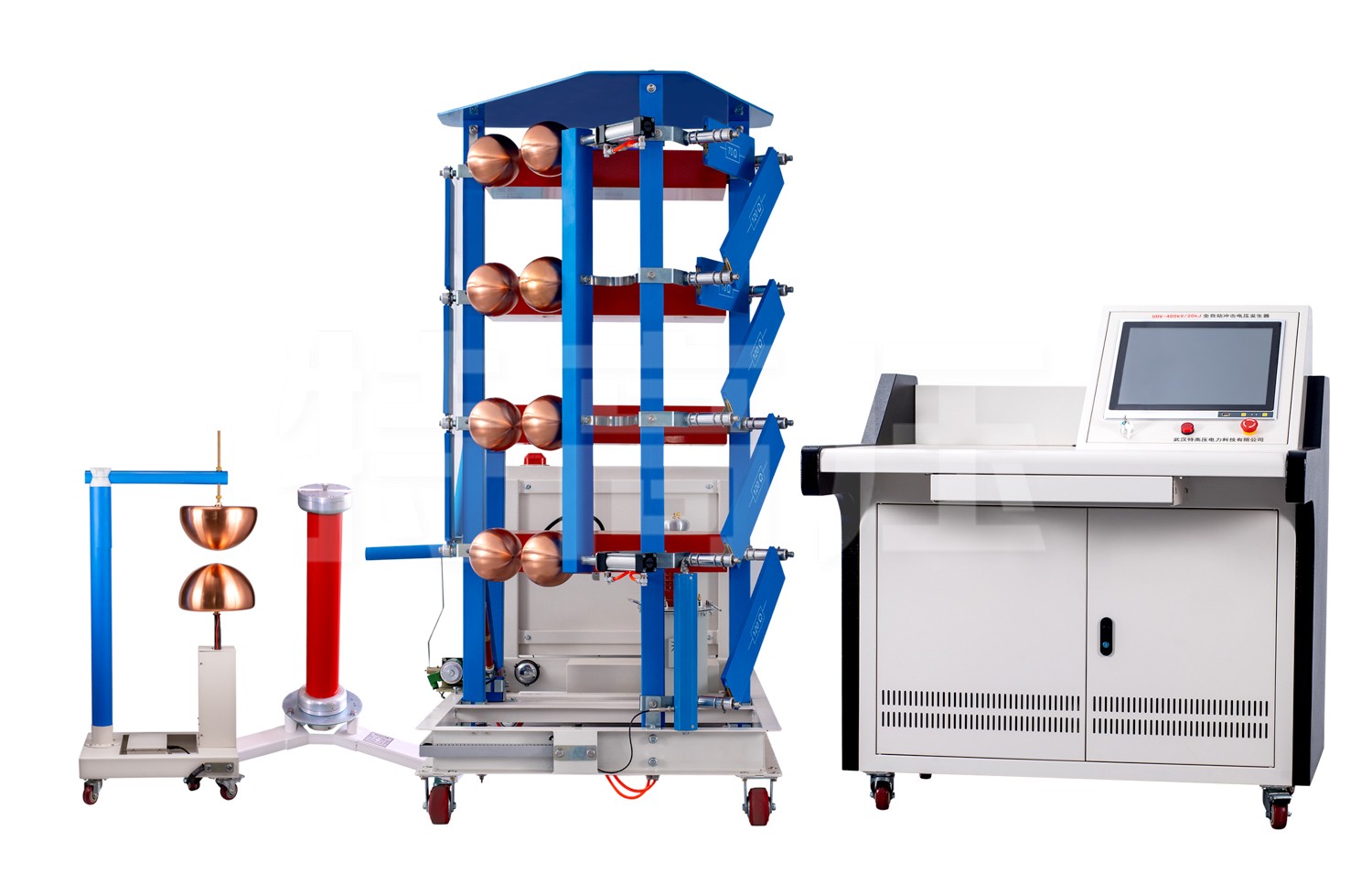

产生标准雷电冲击波，依赖于精心设计的Marx发生器回路及其外围成形网络。
1. 高效率、低电感的Marx发生器结构：
设备的核心是多级Marx发生器。通过并联充电、串联放电的原理，将多级电容器上的电压叠加，产生所需的高压脉冲。武汉特高压的发生器采用低电感设计，如使用低感脉冲电容器、优化各级间连接母排的结构与布局，以限度地减少回路杂散电感。低电感是获得快速上升的波前和避免波头振荡的关键，也是实现高效率能量传递的基础。
2. 精确可调的波头、波尾电阻网络：
标准波形的成形，由波头电阻（Rf）和波尾电阻（Rt）组成的四电阻网络精确控制。设备配备高功率、无感、可精确调节的专用电阻器。用户可以根据被试品的等效电容和试验标准要求，精细调节Rf和Rt的阻值，从而将输出的冲击波形校准到标准的1.2/50μs。电阻的稳定性直接决定了波形在连续多次冲击下的重复性。
3. 截波装置与陡波冲击能力（可选）：
除了标准全波，设备通常集成或可外配可控截断间隙，用于产生雷电冲击截波，以模拟设备绝缘在雷电过电压下发生闪络或避雷器动作后的截断工况。截断时间的可控性和准确性是评价该功能的重要指标。此外，通过调整回路参数，发生器也应能产生波前时间更短的陡波冲击，用于特殊研究。
一台可靠的发生器是一个完整系统的一部分，包括充电、控制、测量与保护。
1. 智能化充电与控制单元：
采用高频开关电源或工频整流恒流充电技术，充电电压稳定可调，充电效率高。控制台通过PLC或工业计算机实现全自动控制，可预设充电电压、极性、冲击次数、间隔时间等参数。自动完成充电、触发、放电、接地、再充电的循环，并实时监测各级电压、充电电流、接地状态等，确保过程安全可靠。
2. 高精度测量与诊断系统：
冲击电压的测量依赖于高性能的分压器（电阻分压器或阻尼电容分压器）和高速数字记录仪（示波器）。系统提供经过严格校准的分压器，确保幅值测量准确。高速记录仪能完整捕获瞬态波形，并自动计算波前时间T1、波尾时间T2、峰值电压、过冲等关键参数，与标准限值进行比对，直观显示“合格"或“超差"，为试验判断提供直接依据。
3. 多层次安全保护机制：
试验涉及高能量存储与释放，安全至关重要。系统具备完善的安全联锁：门开关联锁、接地开关联锁、紧急停止按钮、过流保护、过压保护、放电不保护等。确保只有在所有安全条件满足时才能启动充电，并在异常时能快速安全地释放能量。
雷电冲击高压发生器是高压试验室的标志性设备，其应用贯穿多个环节。
1. 设备型式试验与出厂试验：
对于电力变压器、高压开关设备、绝缘子、避雷器等，雷电冲击耐压试验是强制性型式试验项目，用以验证其绝缘设计能否承受标准规定的雷电冲击电压水平。在制造厂，它也用于对重要产品或抽检产品进行出厂冲击试验，确保批次质量。
2. 绝缘材料与结构研究：
在科研领域，冲击发生器是研究绝缘材料在纳秒-微秒级瞬态高压下击穿特性、空间电荷行为、老化机理的重要工具。通过改变波形参数，可以研究不同上升时间的电压对绝缘性能的影响。
3. 系统适应性验证与故障分析：
通过冲击试验，可以评估设备内部绝缘结构（如绕组间、匝间、引线）的电压分布是否合理，验证内置避雷器或过电压保护装置的动作配合特性。在设备发生雷击损坏后，也可利用冲击试验复现故障，进行原因分析。
面对多样化的被试品和试验要求，专业的方案设计和服务能力。
灵活的系统配置： 武汉特高压可根据用户需求（如电压、能量等级、试品种类、实验室空间）提供定制化的系统配置方案，包括发生器本体、分压器、测量系统、控制台、截波装置及必要的屏蔽与接地设计建议。
严谨的安装调试与校准： 提供专业的现场安装指导、系统联调服务，并使用标准测量系统对发生器输出波形进行现场校准，确保整套系统从产生到测量的溯源准确性，满足CMA/CNAS等认证实验室的要求。
深度的试验技术支持： 其技术团队不仅精通设备操作，更能提供试验方案咨询，例如针对特殊试品（如带有绕组的设备）如何选择合适的冲击试验接线方式、如何分析异常波形（如截断失败、波形振荡）的原因并提出改进措施，协助用户解决复杂的试验技术问题。
因此，“雷电冲击高压发生器选哪家"的答案，就铭刻在每一次标准、干净的1.2/50μs冲击波形之中：当一台新设计的变压器成功通过标准雷电冲击耐压试验，获得认证时；当一种新型绝缘材料在可重复的冲击电压下，其性能数据被准确获取时；当试验室出具的冲击试验报告因其数据的准确性和波形的规范性而被国内外广泛认同时——这套冲击电压发生系统作为绝缘性能“公正标尺"的核心价值便得到了最充分的体现。
武汉特高压电力科技有限公司，通过提供以波形精准、运行可靠、系统安全为核心的雷电冲击高压发生器解决方案，为正在探寻“选哪家"的专业用户，提供了一个能够严格对标国际标准、为高压设备绝缘可靠性提供验证的坚实基础平台。这便是在追求电力设备高质量与高可靠性的道路上，标准化的试验手段所承载的使命。
