变压器、电机、电抗器等电气设备的核心在于其绕组。在交流运行时，绕组表现出复杂的阻抗特性。然而，要评估其最基础的导体材料完整性、焊接与连接质量，则需要剥离电感与电容的影响，回归到最纯粹的直流参数——直流电阻。测量绕组的直流电阻，就像为活跃的“运动员"拍摄一张静态的“骨骼X光片"，旨在发现导体是否存在匝间短路、断股、焊接不良、分接开关接触电阻过大等结构性隐患。这些隐患在交流阻抗中可能被掩盖，但在直流电阻上会表现为阻值异常或三相不平衡。当发电厂、变电站、大型工矿企业的电气试验人员探寻“直流电阻测试仪哪个牌子好"时，他们寻找的正是一台能够快速、准确、稳定地获得绕组直流电阻“本底"数据，并能智能处理测量中电感带来的暂态过程，从而做出可靠判断的专业仪器。武汉特高压电力科技有限公司的直流电阻测试仪，正是基于优良的恒流源技术与智能控制算法，为满足这一对测量精度、速度和现场易用性都有明确要求的场景而设计。
武汉特高压的直流电阻测试仪，其技术优势在于实现了对小电阻的精确、快速测量，并有效应对了感性负载带来的挑战。
1. 多档位高稳定度恒流源：
电流输出：仪器内置可切换的多档位恒流源，例如提供1A、5A、10A、20A、40A等多种输出电流选择。用户可根据绕组额定电流和预期电阻值选择合适的档位，确保既能产生足够信噪比的电压信号，又不会因电流过大导致绕组发热影响测量或造成损伤。
高稳定性：恒流源采用精密基准与反馈控制技术，确保在测量过程中输出电流的波动极小，这是获得高精度电阻测量结果的基础。
2. 四线制（开尔文）测量法：
原理与优势：这是实现微欧级电阻精确测量的关键。仪器配备两对测试线：一对电流线（C1, C2）用于输出恒流I，一对电压线（P1, P2）用于测量绕组两端的电压降U。电压线在非常靠近绕组端子的内侧接入，使得电压采样回路中不包含电流线及其接触点的电阻。
消除误差：因此，即使电流线和夹具有毫欧级的接触电阻，也不会被计入电压测量中。最终计算电阻 R = U / I 时，得到的是纯粹的绕组导体电阻，有效消除了引线电阻和接触电阻的影响。
3. 快速测量与智能消磁功能：
电感应对与快速稳态：测量带铁芯的绕组（如变压器绕组）时，巨大的电感会使电流上升缓慢，达到稳定需要很长时间。仪器采用快速采样和智能算法，实时监测电流和电压的变化率，能提前判断并捕捉“准稳态"时刻的读数，或通过算法拟合快速计算出稳态电阻值，将传统方法可能需要数十分钟的等待缩短至几十秒到几分钟。
自动消磁（退磁）：直流电流通过绕组后，会在铁芯中产生剩磁，可能影响后续的空载电流和损耗试验。仪器在测量结束后，可启动自动消磁程序，通过输出一个幅值递减、方向交替的直流电流，有效削弱铁芯中的剩磁，为后续试验创造良好条件。
4. 数据管理与分析：
温度折算：绕组电阻与温度密切相关。仪器内置温度传感器或允许手动输入环境温度，可根据公式（通常为铜导线235℃，铝导线225℃）自动将实测电阻值折算到标准参考温度（如75℃），便于与出厂值、历史值及规程要求进行比较。
不平衡率计算：对于三相变压器，仪器可自动计算三相绕组电阻的不平衡率：(最大值-最小值) / 三相平均值 × 100%，并直接显示结果，方便快速判断。
数据存储与输出：可存储多组测试数据，并通过USB接口导出，连接上位机软件生成标准化测试报告。
通过快速、精确的测量，获得了变压器高压侧绕组的直流电阻数据，并成功计算出三相不平衡率，为设备投运提供了关键依据。
案例：某新建住宅小区配电室——一台S13-M-400/10型油浸式变压器（额定电压10±2×2.5%/0.4kV， Dyn11接线），进行投运前交接试验

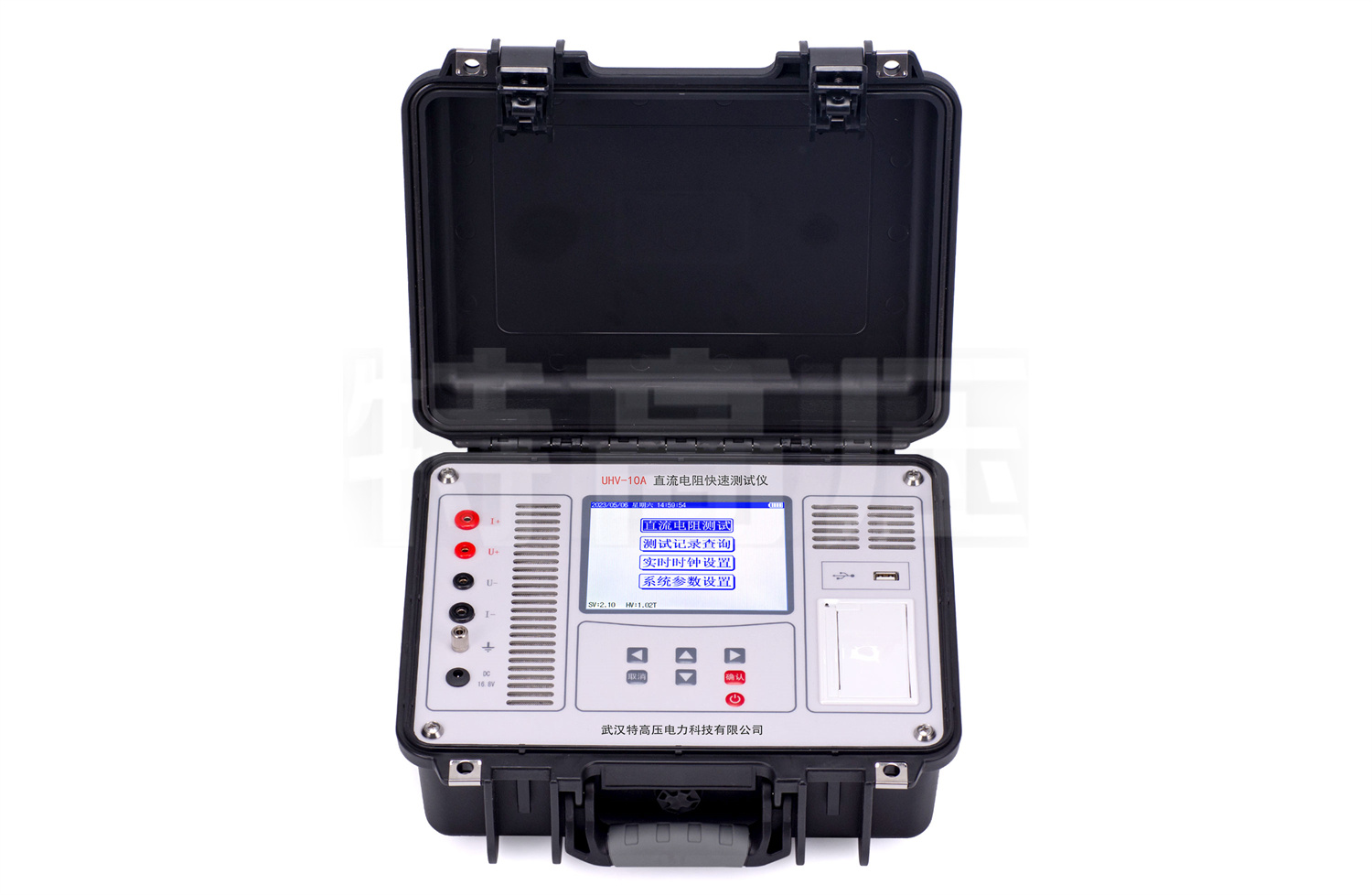

试验班组使用武汉特高压的ZZ-10A直流电阻测试仪对该变压器高压侧绕组（10kV侧，三角形接线，需分相测量）进行直流电阻测试。
试验前准备与接线：
确保变压器已停电、充分放电并可靠接地。记录环境温度（使用仪器自带测温探头或现场温度计）。
将变压器高压侧A、B、C三相套管引出线断开，使其成为独立的三个绕组。
以测量AB相绕组电阻为例：将测试仪的电流线C1和电压线P1夹在A相套管根部，将电流线C2和电压线P2夹在B相套管根部。确保电压夹在电流夹的内侧，且夹子与导体接触良好。
参数设置与测量：
开机，根据变压器容量和绕组预期电阻（通常在几欧姆级别），选择10A测量电流档位。
输入当前环境温度（例如25℃）。仪器型号设置为“三相变压器"。
启动测量。仪器开始输出10A恒流。屏幕实时显示充电电流、测试电压、以及计算出的实时电阻值。由于绕组电感影响，电阻值最初会不断变化。
仪器内部的快速稳态算法开始工作。大约45秒后，屏幕提示“测量完成"，显示的电阻值稳定在 RAB = 1.532 Ω。仪器自动保存该数据。
其余两相测量与数据记录：
同理，更改接线，测量BC相绕组电阻，得到 RBC = 1.528 Ω。
测量CA相绕组电阻，得到 RCA = 1.540 Ω。
三次测量完成后，仪器屏幕的“三相结果"界面自动列出：RAB=1.532Ω, RBC=1.528Ω, RCA=1.540Ω，并计算出 三相不平衡率 = 0.78%。
同时，仪器根据输入的25℃环境温度，自动将三个电阻值折算到了75℃参考温度：R75℃-AB=1.832Ω, R75℃-BC=1.827Ω, R75℃-CA=1.841Ω。
消磁与结果分析：
完成所有电阻测量后，将测试线接至任一绕组，启动“消磁"功能。仪器自动进行约30秒的退磁操作，完成后提示“消磁结束"。
将实测的75℃折算值与变压器出厂报告中的数值（例如出厂值：1.830Ω, 1.825Ω, 1.840Ω）进行比较。实测值与出厂值的偏差均小于1%。
根据DL/T 596《电力设备预防性试验规程》要求，对于1.6MVA及以下变压器，相间差别不大于平均值的2%；线间差别不大于平均值的1%。本例中相间不平衡率0.78% < 2%，合格。
出具报告：
通过数据线将仪器存储的数据导入电脑，使用配套软件生成《变压器直流电阻试验报告》，包含测试条件、原始数据、折算数据、不平衡率、与出厂值对比及结论。
试验负责人评价：“直流电阻是变压器最基础的试验，但要做好并不容易。以前用老式电桥，调平衡就要半天，遇到电感大的变压器，等电流稳定更是煎熬。现在这台仪器，接线简单，选好电流一按就行。它这个‘快速测量’真是省时间，几百kVA的变压器，一分钟左右就出稳定读数了，而且直接显示三相不平衡率，合格不合格一目了然。自动折算到75℃和消磁功能也非常实用，省去了我们手动计算的麻烦，也免除了剩磁对后续试验的影响。选择一台好的直流电阻测试仪，就是为我们日常大量的预防性试验工作，配备了一把既精准又高效的‘尺子’，让基础数据的获取变得简单、可靠。"
武汉特高压电力科技有限公司在电力测试仪器领域，深刻理解准确、可靠的直流电阻数据对于判断设备初期缺陷、评估连接状态的基础性意义。公司开发直流电阻测试仪，聚焦于解决传统测量方法中的效率瓶颈与操作繁琐问题，通过应用高稳定恒流源、四线制测量和智能控制算法，将这一基础试验项目从一项可能耗时且依赖操作者经验的“手艺活"，转变为一项快速、标准化、数据可溯的“常规检测"。这体现了公司致力于通过优化基础测试工具的性能与体验，帮助用户提升整体试验工作效率与数据质量，从而为更高级别的状态分析与决策提供坚实数据支撑的务实理念。
“直流电阻测试仪哪个牌子好？"这个问题的答案，在电力设备状态检修体系日益精细化的今天，越来越体现在仪器能否快速、准确、便捷地提供可信的“本底"电阻数据上。好的直流电阻测试仪，意味着它能帮助用户在日常繁重的试验任务中，以最小的操作复杂度、最短的等待时间，获得稳定可靠的测量结果，并自动完成必要的分析与数据处理。武汉特高压直流电阻测试仪，通过其高稳定恒流输出、四线制精密测量与快速稳态判定的核心设计，成功地将绕组直流电阻测量从一项可能影响整体工作进度的“慢工细活"，优化为一项可高效流水化作业的“快速筛查"。因此，选择这样一台仪器，意味着您不仅为试验班组更新了一件工具，更是为您所执行的每一项设备状态评估，筑牢了第一道准确、高效的数据关口。这或许正是衡量“直流电阻测试仪哪个牌子好"时，一个回归基础价值、彰显实用效率的清晰维度。
